SE-E240
CADデータ
下記よりダウンロードください。
SE-E240
特徴
- 足場1スパン（1800×1200）に収まる、コンパクト設計の工事用エレベータです。
- 低床タイプのため、乗り降りがしやすい仕様です。
- 昇降速度は13m/minに対応しており、ロングスパンエレベータよりも速く、作業効率の向上に貢献します。
- 1本構造のため、組立・解体が容易です。
- 2t車から運搬可能で、搬入面でも扱いやすい機種です。

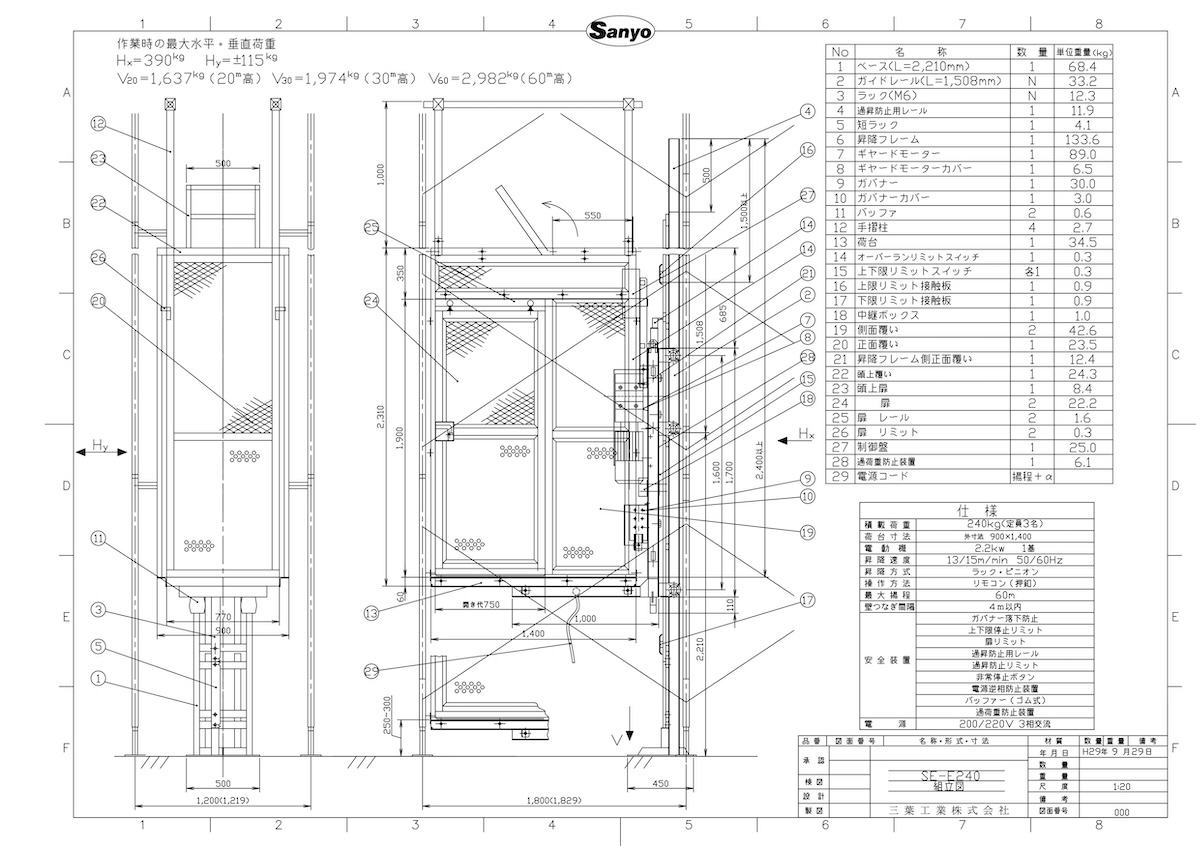

名称
| 番号 | 名称 | 数量 |
|---|---|---|
| 1 | ベース（L=2,210mm） | 1 |
| 2 | ガイドレール（L=1,508mm） | N |
| 3 | ラック（M6） | N |
| 4 | 過昇防止用レール | 1 |
| 5 | 短ラック | 1 |
| 6 | 昇降フレーム | 1 |
| 7 | ギヤードモーター | 1 |
| 8 | ギヤードモーターカバー | 1 |
| 9 | ガバナー | 1 |
| 10 | ガバナーカバー | 1 |
| 11 | バッファ | 2 |
| 12 | 手摺柱 | 4 |
| 13 | 荷台 | 1 |
| 14 | オーバーランリミットスイッチ | 1 |
| 15 | 上下限リミットスイッチ | 各1 |
| 16 | 上限リミット接触板 | 1 |
| 17 | 下限リミット接触板 | 1 |
| 18 | 中継ボックス | 1 |
| 19 | 側面覆い | 2 |
| 20 | 正面覆い | 1 |
| 21 | 昇降フレーム側正面覆い | 1 |
| 22 | 頭上覆い | 1 |
| 23 | 頭上扉 | 1 |
| 24 | 扉 | 2 |
| 25 | 扉レール | 2 |
| 26 | 扉リミット | 2 |
| 27 | 制御盤 | 1 |
| 28 | 過荷重防止装置 | 1 |
| 29 | 電源コード | 揚程＋α |
仕様
| 積載荷重 | 240kg（定員3名） |
| 荷台寸法 | 外寸 900×1,400 |
| 電動機 | 2.2kW 1基 |
| 昇降速度 | 13/15m/min（50/60Hz） |
| 昇降方式 | ラック・ピニオン |
| 操作方法 | リモコン（押釦） |
| 最大揚程 | 60m |
| 壁つなぎ間隔 | 4m以内 |
| 安全装置 | ・ガバナー落下防止 ・上下限停止リミット ・扉リミット ・過昇防止用レール ・過昇防止リミット ・非常停止ボタン ・電源逆相防止装置 ・バッファー（ゴム式） ・過荷重防止装置 |
| 電源 | 200/220V 三相交流 |
