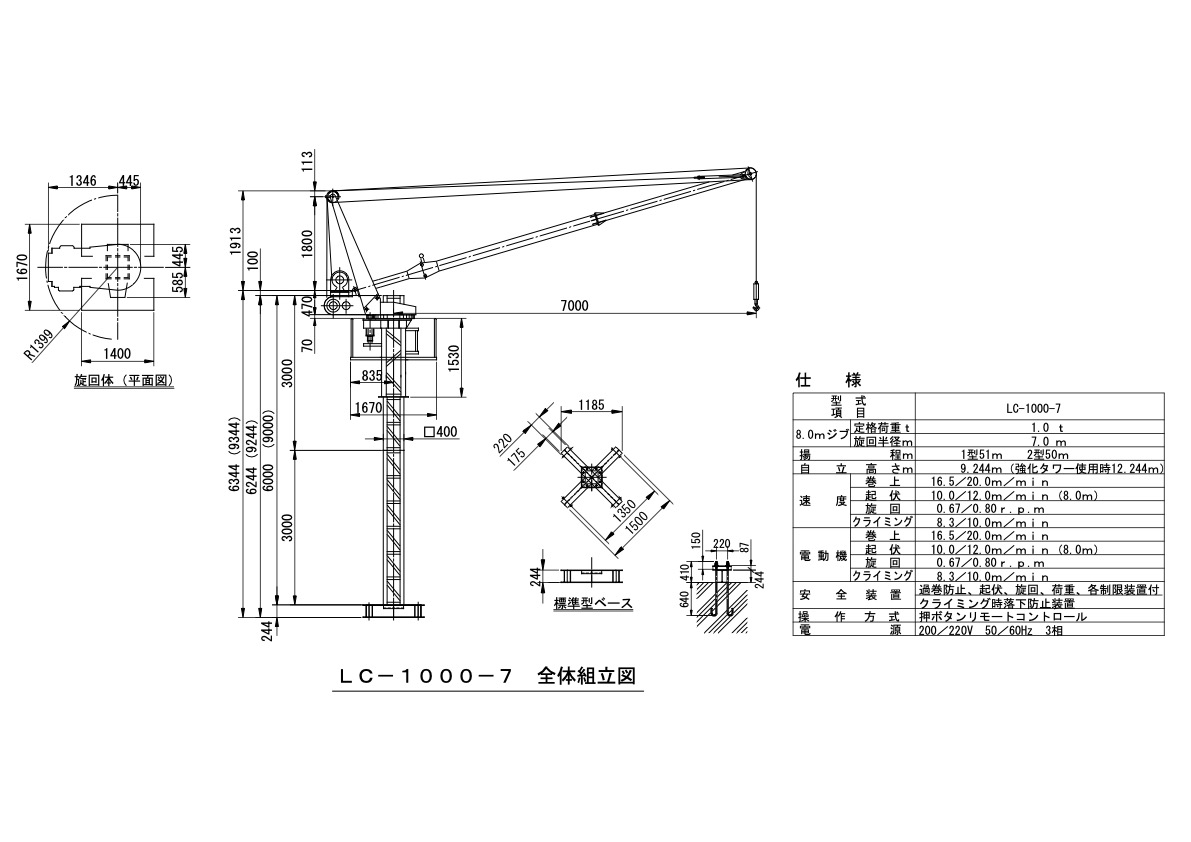

LC-1000-7

CADデータ

下記よりダウンロードください。

ZIPファイル形式（JWW形式とDXF形式）

部品重量表及び部品図

取付部品名	部品名（個数）	部品重量（組付重量）kg
タワーベース	タワーベース（1）	151（179）
〃	ベースカンザシ（4）	@7（179）
強化タワーマスト	強化タワーマスト（1）	299（299）
標準タワーマスト	標準タワーマスト（3/16）	@248（744/3968）
タワーキャップ	タワーキャップ（1）クライミング時	41（41）
クライミングマスト	マスト及び部品（1）	214（537）
〃	蹴り場（2）	@50（537）
〃	旋回ベアリング（1）	100（537）
〃	旋回装置（1）	48（537）
〃	制御盤（1）	50（537）
〃	クライミングブロック（1）	25（537）
旋回フレーム	フレーム及び部品（1式）	430（945）
〃	巻上・起伏ウインチ（1）	462（945）
〃	旋回リミット（1）	2（945）
〃	キャプタイヤ捌き（1）	7（945）
〃	ジャンクションBOX（1）	7（945）
〃	起伏ブロック（1）	15（945）
〃	荷重検出装置（1式）	22（945）
ブーム	ブーム下部（1）	51（283）
〃	ブーム中間部（1）	117（283）
〃	ブーム上部（1）	110（283）
〃	過巻リミットウェイト（1式）	5（283）
ウェイトスイベル	フック及びスイベル（1式）	76（76）
ワイヤーロープ	巻上ワイヤ（1）	26（61）
〃	起伏ワイヤ（1）	20（61）
〃	クライミングワイヤ（1）	5（61）
〃	台付補助ワイヤ（2）	2（61）
〃	リミットワイヤ（1）	8（61）
〃	ワイヤ付属品（1式）	8（61）
タワークランプ	タワークランプ（7）	@23（161）
