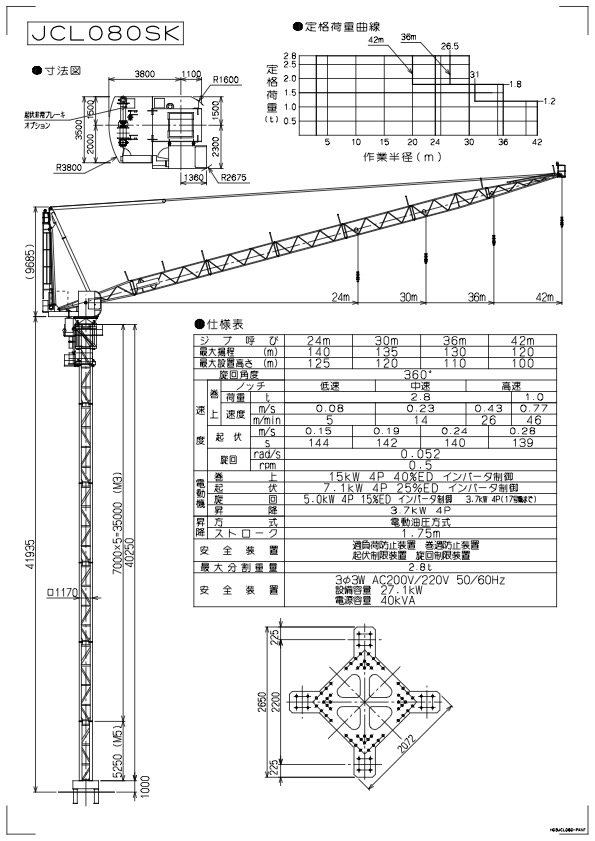

JCL080SK
CADデータ
下記よりダウンロードください。
仕様
| 形式 | JCLO80SK |
| ジブ呼び | 24m ／ 30m ／ 36m ／ 42m |
| 最大設置高(m) | 125 ／ 120 ／ 110 ／ 100 |
| 起伏速度（秒） | 144 ／ 142 ／ 140 ／ 139 |
| 巻上荷重（t） | 2.8 ／ 1.0 |
| 巻上速度（m/min） | 荷重2.8t／低速：5.0 中速：14.0 高速：26.0 荷重1.0t／高速：46.0 |
| 旋回速度（r.p.m） | 0.5 |
| 昇降速度（m/min） | 0.63（0.76）伸び 1.59（1.32）縮み |
| 電動機巻上 | 15kW 4P インバータ制御 |
| 電動機起伏 | 7.1kW 4P 25%ED インバータ制御 |
| 電動機旋回 | 3.7kW 4P インバータ制御 |
| 電動機昇降 | 3.7kW 4P |
| 旋回角度 | 360° |
| 電源 | 200V 50Hz（220V 60Hz） |
| 昇降方式 | シリンダー方式 |
| 昇降ストローク | 1.75m |
| 安全装置 | 過負荷防止装置 巻過防止装置 起伏制限装置 旋回制限装置 |
| 最大分割重量 | 2.8t（マスト除く） |
| 電源容量 | 40kVA |
