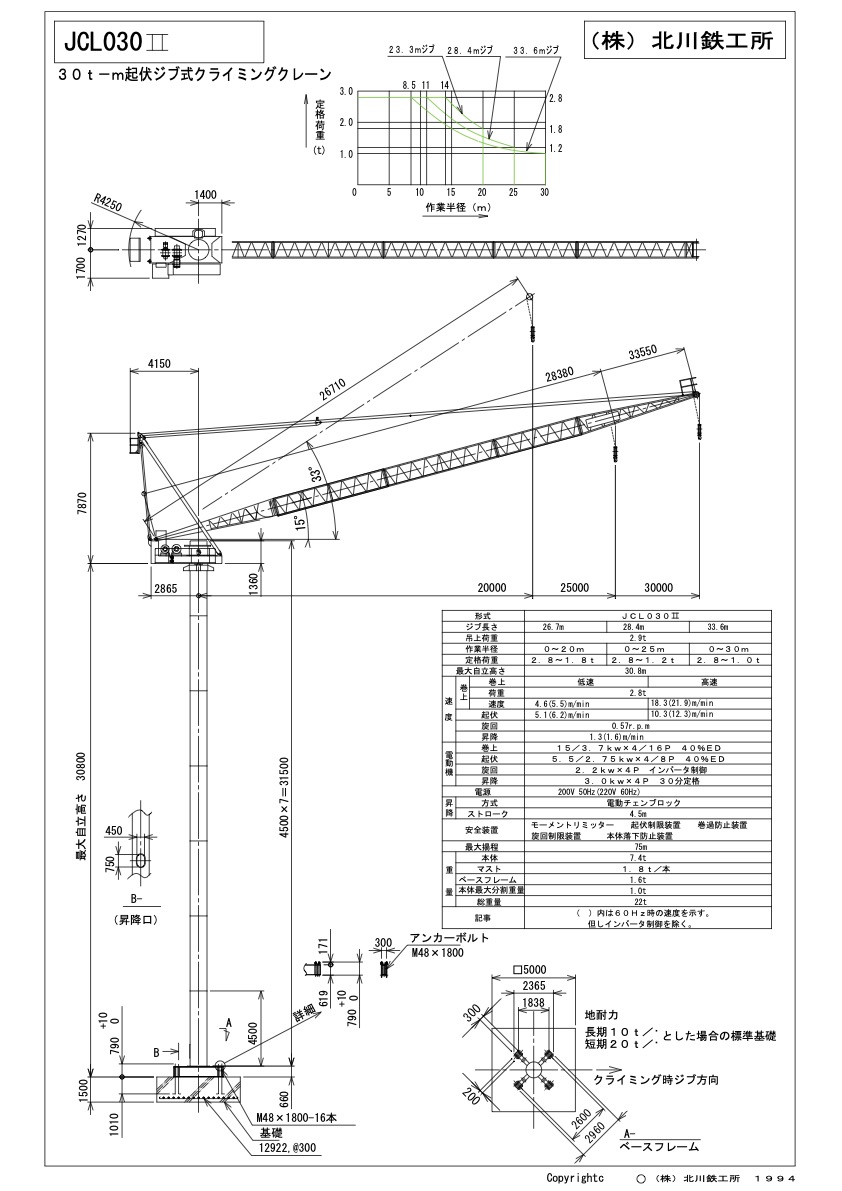

JCL030Ⅱ
CADデータ
下記よりダウンロードください。
仕様
| 型式 | JCL030Ⅱ |
| ジブ呼び | 20m ／ 25m ／ 30m |
| つり上げ荷重（t） | 2.92 |
| 定格荷重（t） | 2.8〜2.8〜1.9 ／ 2.8〜2.0〜1.2 ／ 2.8〜2.6〜1 |
| 作業半径（m） | 0〜14〜20 ／ 0〜11〜25 ／ 0〜8.5〜30 |
| 最大揚程（m） | 108 ／ 106 ／ 100 |
| 最大設置高さ（m） | 87 ／ 84 ／ 73 |
| 旋回角度 | 360° |
| 巻上荷重（t） | 0〜2.8 |
| 巻上速度（m/min） | 低速：4.6 ／ 5.5 高速：18.3 ／ 22.0 |
| 起伏速度（m/min） | 10.3 ／ 12.3 |
| 旋回速度（r.p.m） | 0.57 |
| 昇降速度（m/min） | 1.3(1.6) （ ）内は60Hz時の速度を示す |
| 電動機巻上 | 15/3.7kw 4/16P 40%ED |
| 電動機起伏 | 5.5/2.75kw 4/8P 40%ED |
| 電動機旋回 | 2.2kw 4P 15%ED インバータ制御 |
| 電動機昇降 | 3kW 4P 30分定格 |
| 電源 | 200V 50Hz（220V 60Hz） |
| 昇降方式 | 電動チェンブロック方式 |
| 昇降ストローク | 4.5m |
| 安全装置 | モーメントリミッター 過巻防止装置 起伏制限装置 旋回制限装置 本体落下防止装置 |
| 最大自立高さ | 30.8m |
| 本体重量 | 8.6t |
| マスト重量 | 1.9t |
| ベースフレーム重量 | 1.7t |
| 最大分割重量 | 1.0t（マスト除く） |
| 総重量 | 24t |
| クレーン分類 | ※3 |
